高分子擴散焊接工藝參數(shù)主要包括：溫度、壓力、時間、焊件表面處理及中間層材料的選擇等，這些因素對高分子擴散焊連接過程和焊接產(chǎn)品質(zhì)量有著極其重要的影響。

溫度：

對連接初期表面凸出部位塑性變形、擴散系數(shù)、表面氧化物向母材內(nèi)溶解及界面孔洞的消失過程等均產(chǎn)生影響；也決定了母材的相變、析出以及再結(jié)晶過程，從而直接或間接影響到擴散連接過程及接頭質(zhì)量。

溫度越高，擴散系數(shù)越大；連接表面達到緊密接觸所需壓力越小。但溫度提高受到被焊材料冶金物理特性方面的限制；提高加熱溫度還會造成母材軟化及硬化。

注意：選擇溫度時必須同時考慮到時間和壓力，三者之間具有連續(xù)的相互依賴關(guān)系。

①一般溫度升高使強度提高，增加壓力和延長時間也可提高接頭強度。

②連接溫度選擇還要考慮到母材成分、表面狀態(tài)、中間層材料以及相變等因素。

通常，TL～（0.6～0.8）Tm（Tm為母材金屬的熔點，異種材料連接時為熔點較低母材的熔點），該溫度范圍與金屬的再結(jié)晶溫度基本一致，故擴散連接也可稱為再結(jié)晶連接。

總之,在選擇溫度時,在盡可能短的時間內(nèi),在盡可能小的壓力下達到良好的冶金組合,而又不損害母材的性能。

壓力：對給定時間—溫度來說，提高壓力必然獲得好的連接，但加壓時必須保證不引起宏觀塑性變形。壓力越大，溫度越高，緊密接觸的面積越大。但不管壓力多大，連接表面都會存在界面孔洞。

壓力的另一個重要作用就是在連接某些異種金屬材料時，防止擴散孔洞的產(chǎn)生。

從經(jīng)濟角度考慮，應(yīng)選擇較低的壓力；

通常擴散焊采用的壓力在0.5～50MPa之間；

對于異種金屬擴散焊，較大的壓力對減小或防止擴散孔洞有良好作用；

由于壓力對擴散焊的第二、三階段影響較小，在固態(tài)擴散焊時可在后期將壓力減小，以便減小工件的變形。

時間：與溫度、壓力、中間擴散層厚度和對接成分及組織均勻化的要求密切相關(guān)，也受材料表面狀態(tài)和中間層材料的影響。

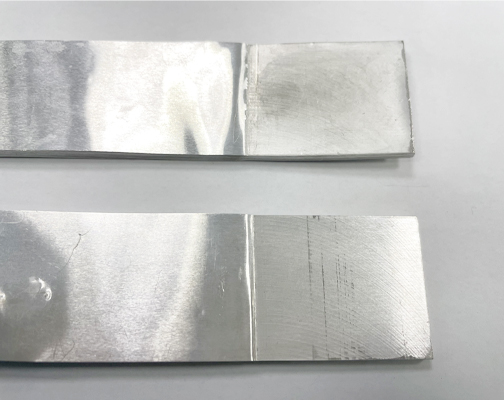

擴散層深度或反應(yīng)層厚度與擴散時間的平方根成正比。擴散連接接頭強度與保溫時間的關(guān)系如下圖所示。也存在一個臨界保溫時間，接頭強度、塑性、延伸率和沖擊韌性與保溫時間的關(guān)系均是先增大到一定程度后趨于穩(wěn)定。

擴散連接時間不宜過長，特別是異種金屬連接形成脆性金屬間化合物或擴散孔洞時，須避免時間超過臨界連接時間。實際保溫時間從幾分鐘到幾個小時，從提高生產(chǎn)效率看，時間越短越好，此時需提高溫度和壓力。

昆山金吉港電器有限公司主營高分子擴散焊機、軟連接焊接機、VC焊接機、點焊機、碰焊機、電阻焊及非標(biāo)自動化焊接設(shè)備，提供一站式焊接工藝解決方案。公司始終以“客戶為中心”，奉行“客戶滿意才是硬道理的宗旨”熱情服務(wù)每一個新老客戶。讓客戶焊接設(shè)備用的好，關(guān)鍵還不多花一分錢！歡迎廣大有需求的客戶朋友們來電咨詢189-6264-9268 黃經(jīng)理。
